1 系统简介

冰箱、冰柜、冷库无线温度监控需要对箱内温度进行监测和控制。传统的方法通过人工来进行温湿度测量，则会带来工作量巨大、工作时间不便、容易引起测量误差等问题。另外由于冰箱、冰柜还会碰到突然停电的可能性，如果发生停止供电，无人值守的现场可能会发生危机状态。武汉风河科技有限公司自主研制的无线温湿度监控系统，能对大面积、多点的温度、湿度、气压差等物理量进行集中监测，减少人工巡查工作量及人工测量误差，实现无人值守的远程监控。

2 功能特点

◆ 可无线监测冰箱、冰柜、冷库箱内的温湿度，各被监控冰箱、冰柜和冷库之间，无需另外布线，无需改变室内装修，无需占用局域网，不影响以后冰箱位置的调整，没有任何线路相连接。直接通过无线信号传送方式，把信号传入监控电脑。

◆ 可无线监测冰箱、冰柜供电状态，如果发生现场停电，系统将会以短信方式报警。

◆ 所有温湿度监测设备均采用低功耗设计。

专业研发、生产、销售:测漏机,检漏机,试漏机,测漏仪,塑料瓶装袋机,垫片冲裁入盖机,客服热线：13929416960.

◆ 可在线实时24小时连续采集和记录监测点位的温度、湿度、压差等各项参数情况，以布局、仿真、曲线、表格等四种视图显示监测结果，方便用户观测，监测点位可扩充多达上千个点；

◆ 支持多种数据采集通讯方式，如RS232、485、422、以太网、无线传感器网络、GPRS无线通讯方式；

◆ 可设定各监控点位的温湿度报警限值，当出现被监控点位数据异常时可自动发出报警信号，报警方式包括：现场多媒体声光报警、手机短信息报警等，系统可在不同的时刻通知不同的值班人员；

◆ 监控主机端的监控软件可随时打印各时刻的温湿度数据及运行报告；

◆ 设备改进、检修过程中及检修完成后，均不需要停止或重新启动机房监控系统；

◆ 本系统除了常规界面，还有电子地图显示功能。每个监测点的名称和单位名称均可自定义，平面电子地图管理界面，可直观对温湿度监测数据信息进行管理。各温湿度监测点信息及监测数据清晰直观，易于管理。

◆ 自动控制功能，当测量值达到设定值时可自动输出控制信号给相关的被控设备，使其启动或者关闭。

◆ 强大的数据处理与通讯能力，采用计算机网络通讯技术，局域网内的任何一台电脑都可以访问监控电脑，在线查看监控点位的温湿度变化情况，实现远程监测，系统不但能够在值班室监测，领导在自己的办公室也可以非常方便地查看和监控。

3.系统组成

3.1 硬件组成

本系统由无线温湿度监控系统由无线温湿度变送器、无线中继器、无线网关、短信报警设备、声光报警器、监控中心（上位机服务器）等组成。其中无线温湿度变送器将采集到的实时数据周期性通过无线传感器网络传输到无线中继器，无线中继器再将数据通过无线传感器网络转发给无线网关，无线网关最终将接收到的信息通过GPRS/SMS/3G网络或者有线网络（以太网/RS485/RS232）上传到监控中心，由运行于监控中心的监控软件进行数据存储、分析、显示和处理。如果上报的温湿度数据超过限位值，或者无线温湿度变送器的电池出现电量不足等异常情况，监控软件将会进行多种手段的报警提示。

newmaker.com

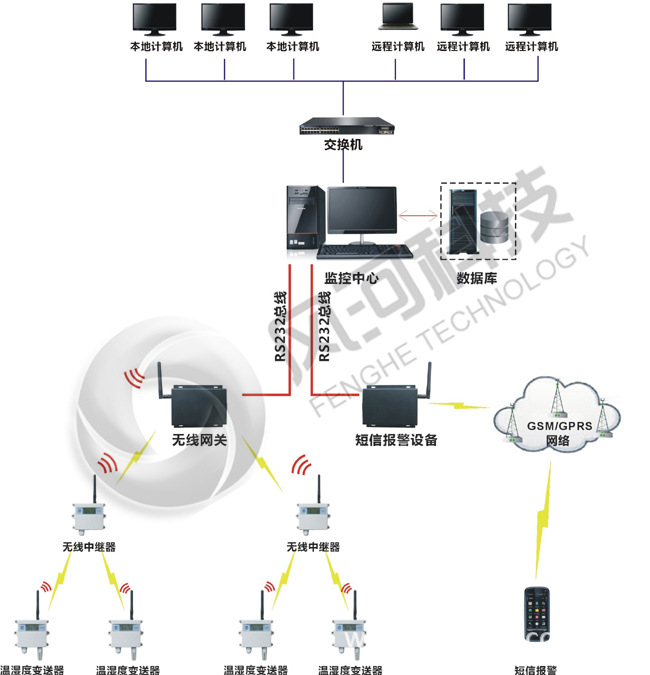

图1 系统结构图

3.2 软件组成

1、登录

系统软件分2级管理权限：管理员级和用户级。管理员级用户可使用监控软件所有功能，用户级用户除了"系统管理"部分的"用户管理"和"数据库"没有权限，其它功能均能正常使用。

2、在线地图监测

在线地图监测中用户可通过同时通过表格和地图方式实时监控所有无线温湿度监控节点采集的温湿度数据

3、仿真视图

在线数据监测可指定查询监测节点的当前温湿度值，通过曲线图、仿真图的形式显示出来

4、系统管理

系统管理可对整体监控系统进行设置，包括网关端口号、检查网关连接状态、报警开关、节点管理、数据库初始化、数据库备份等

5、地图编辑

由于无线温湿度变送器往往分布较为分散或者隐蔽，用户在监控温湿度过程中需要知道各个无线温湿度变送器大概方位，同时在发生温湿度超界、电量不足的情况时，能迅速定位并处理突发情况。此监控软件的"地图编辑"功能模块可很好实现用户这种需求，用户能够方便载入自定义地图，设定各无线温湿度变送器位置、门限值等参数，从而方便观测各监控点位的温湿度和位置，在发生突发情况时迅速定位故障地点。

6、历史数据查询

历史数据查询可以查询不同时段的所有节点的数据；用户可以选择表格或者曲线图的方式查询，可以打印历史报表数据，可将报表导出成EXCEL表格。
