一、例如检测连杆机构的尾部成型是否完成。 二、 传感器 检测监控的测试结果： 我们使用外置触发方式对连杆机构进行检测，如图1： 专业研发、生产、销售: 测漏机 , 检漏机 , 试漏
一、例如检测连杆机构的尾部成型是否完成。
二、传感器检测监控的测试结果：

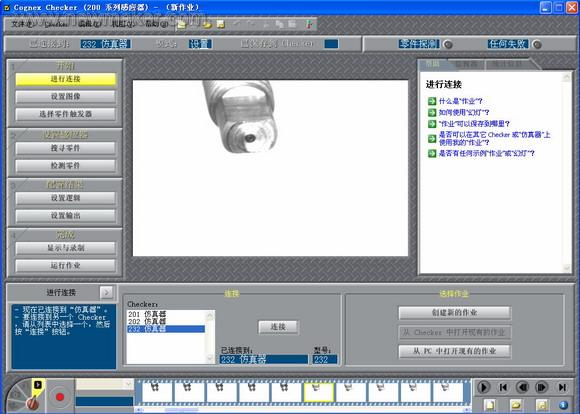

我们使用外置触发方式对连杆机构进行检测，如图1：
专业研发、生产、销售:测漏机,检漏机,试漏机,测漏仪,塑料瓶装袋机,垫片冲裁入盖机,客服热线：13929416960.

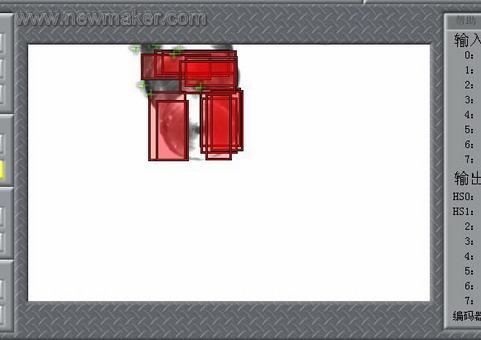

根据图中的产品特征我们进行工具设置，因为产品本身位置角度不确定，所以我们需要多个工具对其各个位置进行检测，如图2 所示：

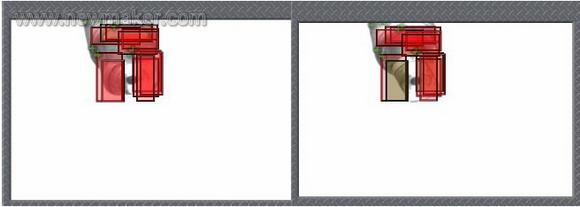

图2 中当产品处于不同位置的时候，不同的探测工具相继获得我们需要的图象参数，而当这个外形状态不匹配的圆柱体尾部出现在时，任何一个工具都无法通过，如图3：
对比两种情况的图片，我们再通过设置我们的checker 逻辑电路功能，即可使我们的两种不同产品给出2 个不同的输出，如图4：
这样就可以把客户要求的产品很好的检测出来。

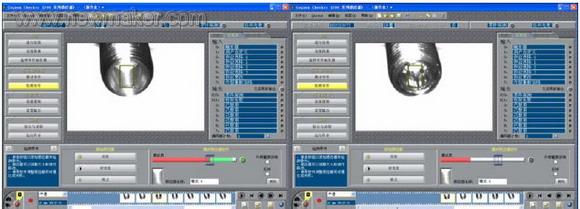

我们再看列特征的图案差异。
当我们选择合适的工具时，两幅图片上阈值的差异也很大。这样就可以判断产品是否是我们需要的，同时可以以不同的作业方式保存在checker 里面，并通过PC 机，或者checker的I/O 模块进行参数切换和调用。
三、电气系统的联接

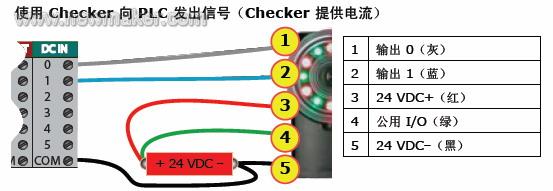

如果只选择checker 主机带飞线方式的产品，我们的接线方式如下图：

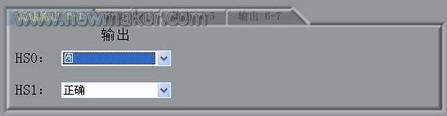

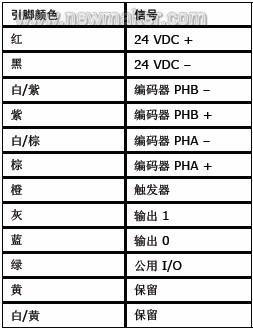

Checker 的公共com 和客户PLC 的com 端等电位即可实现直接控制连接，使PLC 获得信号。其中飞线的输出设定如图7
如果需选择I/O 扩展模块的话，我们可通过I/O 模块实现与外部设备通讯连接，如图8：

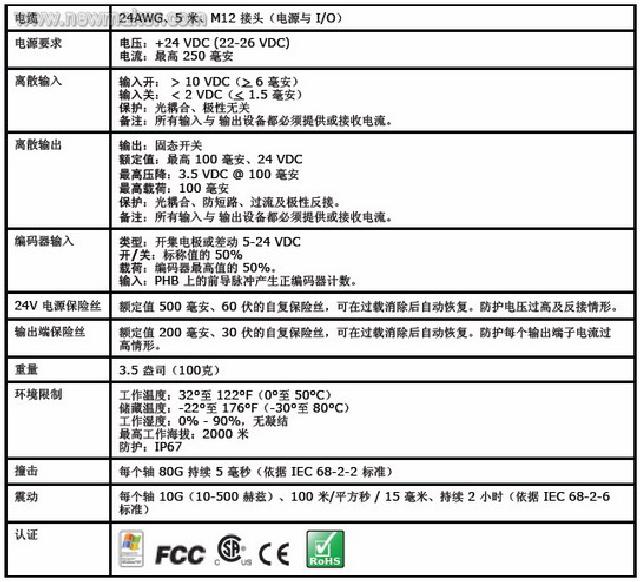

四、产品的参数
五、提供的服务
我们在提供checker 产品的同时，还可以提供免费的现场安装指导和产品培训，在保质期内可以免费维修非人为破坏故障。(end)
|
