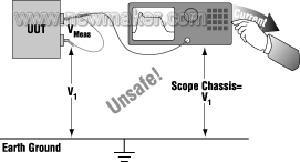

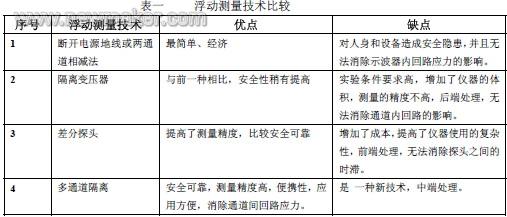

摘要：通过多通道隔离示波器工作原理的介绍，简介了多通道隔离示波器在医疗设备维修、工业电源设计等行业进行浮动测量的应用。 Application of Isolated Multichannel Oscilloscope in Floating Measurement Abstract:This article expounds the application of isolated multichannel oscilloscope in floating measurement,specialy in medical treatment ,power design and outdoor measurement. Keyword: floating measurement, Isolated channel, contrast signal 1、引言 专业研发、生产、销售:测漏机,检漏机,试漏机,测漏仪,塑料瓶装袋机,垫片冲裁入盖机,客服热线：13929416960. 许多行业的技术人员和工程师在工作中常常需要对两个或多个信号进行浮动测量，即测量各点之间没有参考地电位的多端信号，这种测量通常也称为差分测量，被测量信号也称为差分信号。 为达到差分测量的目的，现有技术有隔离变压器、差分探头和隔离通道等。这几种技术的优缺点比较可见表一。

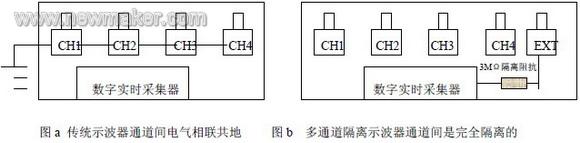

近五年来，针对后端隔离变压器和前端差分探头技术的缺陷，一种新的浮动测量技术即中端多通道隔离技术(IsolatedChannel技术)应运而生，使安全、经济、方便地进行浮动测量成为可能。 2、多通道隔离示波器的工作原理 多通道隔离示波器是一种具有2个或4个隔离通道的可现场使用的实验室示波器。它的四个隔离通道输入体系结构给“正”输入和负基准导线提供了真实且完整的通道间的安全电气隔离。 这种多通道隔离技术不同于传统的隔离技术，而是在测量系统的的中端，即示波器内部的电路结构发生了改变。(见图2 )
3、多通道隔离示波器的应用 多通道隔离技术发展已基本成熟，以美国泰克公司最近推出的TPS2000系列示波器为最具有代表性；其特有的多通道隔离的技术，自推出后得到了广大科研人员和工程技术人员的关注，短短时间内就在医疗设备维修、工业电源设计、电机功率分析等需要浮动测量的领域应用开来。 3、1在医疗设备维修中的应用 医疗设备与人性命休戚相关，在现代治疗中，其作用越来越重要，越来越先进，体积也越来越大，费用也越来越高，如何及时、安全、可靠地维修设备，成为各大医疗机构需要解决的一个重要问题。TPS2000系列示波器小巧便携，可用电池供电，大大提高了设备维修的速度。又因医疗设备大部分直接作用于人体，要求绝对安全接地，以防触电；医疗设备又多是大型电子设备，对维修用的电子仪器的抗干扰性提出了要求，TPS2000通道间是隔离的，在医疗设备的维修中的优越性就非常明显。 3、2在工业开关电源设计中的应用 在现在能源越来越紧张的情况下，如何减少能耗，提高产品的竞争力，已成为工业电源设计时考虑的重中之重，所以设计时随时检测功率及功率相关的参数，就突显重要了。TPS2000具有相应的功率分析套件，此套件包括高压探头，电流探头，功率分析模块和功率分析软件，可进行开关损耗（包括开通，截止和传导损耗）的分析，谐波失真测量达到50次，dv/dt 和 di/dt 游标的，可大大缩短设计周期。

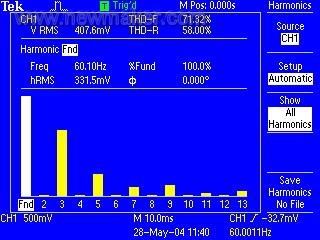

–相位分析，有功功率，无功功率，功率因数，波峰因数，相位关系等
此外，多通道隔离示波器在野外测量中的使用比较广泛。一些工程师常需要去野外测量一些信号，而野外电源不方便，或者根本没有，测量条件较差， 该系列示波器提供了长达八小时的电池供电解决方案及背光功能，解决了工程师测量中的问题；同样对卫星发射设备维护维修中的测量也大大提高了工作效率。 4、结束语 可见，多通道隔离示波器以其优越的性能为工程师和广大科研工作者提供了快速、准确、经济的多通道浮动测量解决方案，并把人身和设备安全放在首位。在将来多通道隔离示波器的应用会越来越多，以满足技术人员更复杂的测量。 1、泰克，<浮动测量的新方法>，2004年版，泰克电子(中国)有限公司； 2、周家明，<示波器的基础知识>，2002年版，北京海洋兴业科技有限公司； 3、输入陈光□等，<现代电子测量技术>，2000年版，国防工业出版社；(end) |
