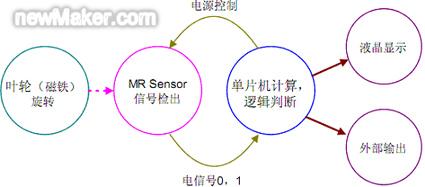

水表的发展已有近二百年的历史，在开始阶段相当长的一段时间里，英法日德等国家的水表一直占据着中国水表行业。随着城市供水事业的发展，中国的水表工业也相应地发展起来，从20世纪90年代开始，各种智能型水表、水表抄表系统等产品也开始兴起。 尽管，目前国内的水表市场仍然以机械表为主，但是从发展角度来看，智能化是一种必然的趋势，可以节省人工，提高抄表的准确度，更可以实现阶梯化收费，有效的利用有限的水资源。 专业研发、生产、销售:测漏机,检漏机,试漏机,测漏仪,塑料瓶装袋机,垫片冲裁入盖机,客服热线：13929416960. 水表的电源一般由水表自行供给，这就对水表的功耗提出了苛刻的要求。国际规定，智能水表的静态电流应该小于30μA，实际中水表厂商都把该指标控制在10μA以内（使用干簧管传感器时），保证工作时间大于6年以上才算合格。NEC带LCD控制功能的8位微控制器以其低功耗、高性能等优势，成为水表微控制器的优质选择。 NEC山梨MR和Renesas MCU水表方案： 该方案的工作原理为：在叶轮上装上磁铁，由磁场感应器(MR Sensor)感知出叶轮的旋转。磁场感应器(MR Sensor)把磁场信号转变成电信号，再由单片机进行计量的加法或减法运算，运算值由液晶显示或对外部输出。

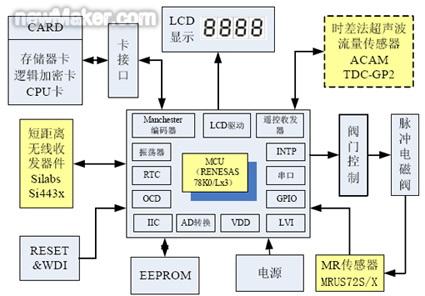

Renesas电子78K0/Lx3微控制器是高性能8位通用微控制器，采用原NEC电子的78K0内核，有48Pin～80Pin的多种封装，内置4Com/8Com模式的LCD驱动，可以驱动的LCD段数高达288段。 专业研发、生产、销售:植草板,植草格,排水板,蓄排水板,卷材排水板,植草板厂家,客服热线：0755-23937035. ●LCD驱动器 最大可实现36*8段位控制，共有6种显示模式供选择，内/外部分组电压。 ●CSI通讯模块1~2 可与IC卡接收器、短距离无线收发器、超声波流量传感器进行通讯 ●丰富的比较/触发定时器 采集流量传感器信号并精确计算出流量 ●EEPROM模拟功能 通过flash的数据烧写及特殊的管理方式代替EEPROM对重要数据进行存储 ●振荡电路 78K0/Lx3微控制器内置高精度8MHz振荡电路，并且可以通过寄存器去控制内部振荡电路的快慢。对于不需要实时时钟的水表，可以节约成本，加快软件开发进度。如果需要使用RTC，则需要外接32.768kHz的振荡器，可以轻松实现阶梯复费率水费。 ●功耗 78K0/Lx3低于1μA的静态功耗可以有效延长电池使用寿命，而且有利于提高系统的稳定性和抗干扰性。1.8V～5.5V的工作电压可以最大限度的使用电池能量。内置的16级LVI模块更是免去了客户的后顾之忧，随时监测电池电压，一旦发现电池电压下降过限，就立即通知用户并存储关键数据。NEC电子水表方案是卡表方案，支持多种读写卡，通过卡座使用IIC协议与微控制器通讯。微控制器采用78K0/Lx3，带LCD显示控制功能，在功耗方面，通过各种节电措施，整机达到3.8μA的超低功耗。 NEC山梨MR传感器 NEC山梨的MR磁传感器是一种利用磁电阻反应原理，把强磁性金属合金薄膜蒸镀在了IC电路上的磁开关器件。其特点为： ●高灵敏度，高精度——灵敏度的一致性最高可达6高斯以内。 ●高可靠性——内藏温度保护电路，大幅提升了温度特性的稳定性。 ●低功耗——工作电流1.5mA,工作在脉冲模式下，平均功耗可降到0.45uA. ●低成本。 ●小型封装。 与各种不同的感应器件比较：

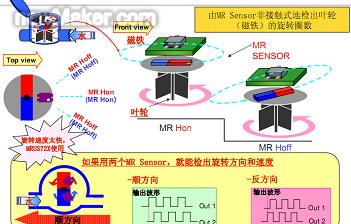

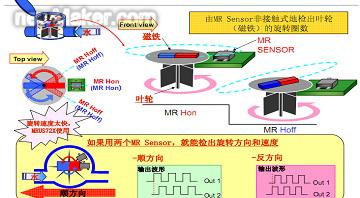

磁传感器适用于速度型水表，可分为旋翼式和螺翼式，磁场分布不同，有相应的磁传感器。 案例1：水平方向检测
·瞬间流量表示 ·漏水检测报警功能 ·过大流量检测报警功能 ·逆流检测 ·零流量检测(end) |
