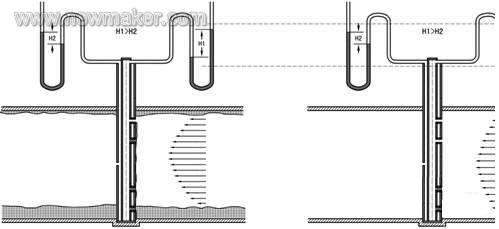

转炉负能炼钢是冶金制造企业节能措施之一。炼钢转炉回收煤气的合理利用就是重要环节。根据流量计量，对转炉煤气流量、煤气中的含氧量、含一氧化碳量进行调节控制，使合格的转炉煤气回收到企业煤气系统，除炼钢作业回收用外还作为能源提供给公司内各用户，实现负能炼钢目标。转炉煤气的回收是技术难题，转炉煤气的计量也是难题之一。因为进行转炉煤气测量的流量计需要适应转炉煤气脏尘大、高温、管径大、不停产特性，而必须满足抗脏尘、能长期稳定运行、维护量小、适合大口径管线、检测元件可不停气在线安装等计量需求，同时还具备计量实时数据存储功能。经性价比分析，济钢采购测管式流量计应用于第一炼钢厂转炉煤气回收测量。 与其他流量计的性能比较 以前，大口径煤气流量测量曾用过孔板、文丘里管、威力巴、气体超声波、热式质量流量计等作为检测元件。 孔板和文丘里管存在①阻力损失大；②测量脏污介质（如煤气）取压孔易堵塞；③必须在断流的情况下安装拆卸，对于连续运行的工艺管线，安装变的不可能；④管径大于1.0米孔板不在国家标准（GB/T2624-93）支持范围内，孔板的设计缺乏严格的科学依据等问题，应用效果不理想。 威力巴和气体超声波虽是可不停气在线安装的插入式流量计，安装维护方便。但是，威力巴易发生取压孔堵塞；而气体超声波因为探头上易结污垢，造成声波的反射和衍射；严重时需每周拆下清洗并丢失计量数据；应用效果不理想。 热式质量流量计可不停气在线安装但需预置特性值，因为动态的转炉煤气含尘量、含水量与其出厂时的理论预设特性值发生较大变化，使得测量值不是偏低就是偏大，应用效果不理想。 基于皮托管测量原理的FJP型测管式流量计，是依据ISO3966《封闭管道流体流量的测量—采用皮托静压管的速度面积法》国际标准进行系统安装和补偿运算的，并针对被检测介质脏污、含水等因素，在测头和结构上采用独特的专利设计（专利号：200420000638.7），避免了流量计检测元件的堵塞与结垢，又能在工艺管线不断流下进行在线安装、拆卸和吹扫。该流量计完全适合计量需求。 专业研发、生产、销售:测漏机,检漏机,试漏机,测漏仪,塑料瓶装袋机,垫片冲裁入盖机,客服热线：13929416960. FJP型测管式流量计的引用标准与测量原理 FJP型测管式流量计引用 ISO3966《封闭管道流体流量的测量—采用皮托静压管的速度面积法》国际标准。该标准规定在充满流体的封密管道内，处于稳定流动状态的体积流量的测量方法。可测量流体的流速范围：下限流速（空气）为测头在风洞中标定的最低流速（约3.0m/s），上限流速小于0.25倍的马赫数。 据标准介绍，测头所在位置的局部流速为：
可压缩流体的密度由下述方程确定：
该国际标准确定的测量方法是在95%置信水平上、有关流量不确定度≤2.0% 。在满足标准规定的测量条件下，由其它因素影响所引起的误差为：

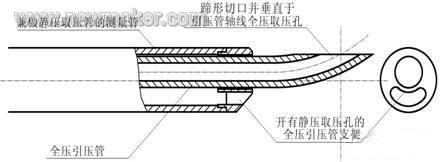

该误差与方法误差合成，总不确定度范围为2.0～3.0% 。 防堵塞措施 工业煤气中大都含有水蒸汽状态水分通常称为湿煤气，煤气中的脏污粉尘随冷凝水析出，可在取压管内壁结垢；往往造成测孔元件的严重堵塞。测管式流量计的测头设计，采用独特的蹄形切口结构，向下安装，湿煤气中的冷凝水随时滴入管道不再存积于引压管内；该式流量计自身还配有在线吹扫装置可随时进行吹扫，较好解决了取压管内壁结垢难题。摘说明书图示如下：
测管式流量计自投用运行稳定，再没发生检测元件堵塞，测量数据随机性良好。难能可贵的是，该大口径流量计可在风洞中标定测头系数实现测量设备溯源需求，完全符合ISO10012：2003、ISO9001：2000国际标准要求。该式流量计为实现“负能炼钢”提供了准确有效测量手段，使转炉煤气回收绩效有据可查、实在可信。(end) |
