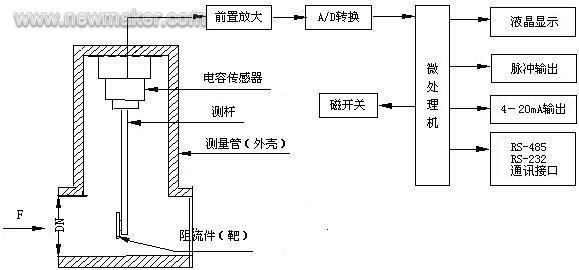

1、结构： ＷＳＴ系列电容靶式流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的的电容力传感器是产品能否计量准确的关键。其结构如下图。
专业研发、生产、销售:测漏机,检漏机,试漏机,测漏仪,塑料瓶装袋机,垫片冲裁入盖机,客服热线：13929416960. 当介质在测量管中流动时，因其自身的动能通过阻流件（电子靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下： F=CdAP·V2/2………………⑴ 式中：F——阻流件所受的作用力（Kg） Cd——物体阻力系数 A——阻流件对测量管轴向投影面积(mm2) P——工况下介质密度（Kg/m3） v——介质在测量管中的平均流速(m/s) 阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出： V=KF………………⑵ 式中：V——电容力传感器输出的电压（mV）, K——比例常数 , F——阻流件（电子靶）所受的作用力（Kg） 由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量，
|
