具备双向通信功能的高级电表架构(AMI)被视为智能电网的核心基础。分析数据表明，未来5年，随着智能电网部署的增长，智能电表在全球安装的数量将高达2亿块。 在中国，与智能电网相关的经济刺激计划正在实施过程中，预计在未来3至5年内将部署1.7亿块智能电表。与传统的机械式电表不同，智能电表可以根据每天的时段来确定用电量，并且能够监测出每个地方的用电量。 目前自动抄表技术在电表应用中越来越流行，该技术为电表提供通信端口读取数据，而且大部分情况下采用远程读数方式。实现该技术的关键是确保通信链路安全可靠，RS-485是一种简单、廉价而且可靠的通信规范，可理想用于自动抄表系统。本文讨论Maxim RS-485收发器的各种特性，这些特性使RS-485收发器成为电子式电能表的理想选择。

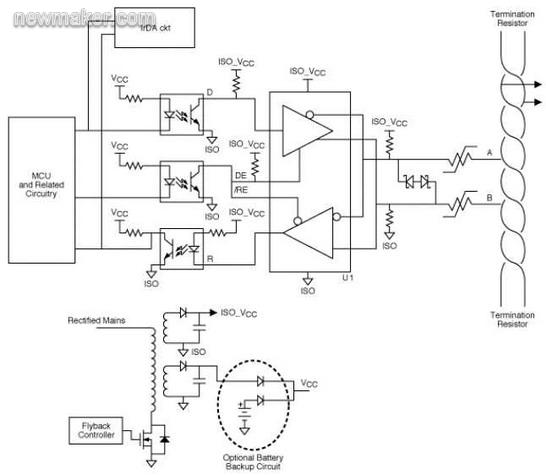

专业研发、生产、销售:测漏机,检漏机,试漏机,测漏仪,塑料瓶装袋机,垫片冲裁入盖机,客服热线：13929416960. 图1所示为采用RS-485端口的电表结构图，通过光耦合器和变压器，端口与MCU和模拟前端之间实现了电气隔离。隔离功能可有效保护电路不受RS-485传输线上浪涌电流的损害。电缆断开时，A、B线的上拉和下拉电阻决定接收器的状态。使用这些电阻能够在电缆断开时使接收器输出一直保持高电平，由此带来很多益处。图1系统中，IrDA电路有一个开漏输出，电缆断开时，如果RS-485收发器错误的将线路拉低，光耦合器输出晶体管将会接通，使总线保持低电平，禁止开漏IrDA模块和MCU之间的任何通信连接。电缆断开时产生一个高电平输出，系统可以在同一UART总线上使用其它开漏输出器件。当RS-485总线与电力线(例如，220VAC)短路时，PTC和TVS可提供差模过压保护。反激变压器的附加绕组为隔离电路供电，图1中，反激转换器有两路输出：第一路为MCU和模拟前端供电；第二路进行电气隔离，为RS-485端口供电。如果上述反激电源配合后备电池使用，MCU的供电电源(图中的VCC)实际经过了"二极管或操作"。这意味着电池供电时，不存在隔离的isolated_VCC。因此，RS-485电路没有"接通"，所以电表在断电期间不能进行通信，也无法通知已经停电。

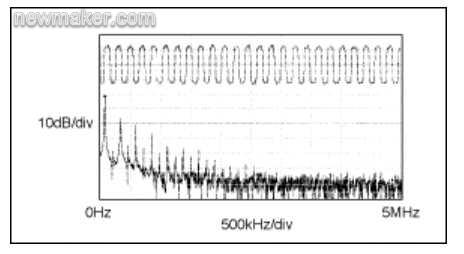

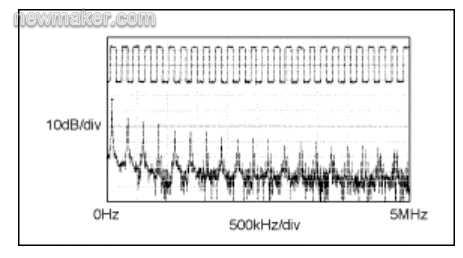

失效保护 RS-485标准定义信号阈值的上下限为±200mV，但没有规定电平范围。在以下三种情况下，这会带来一定的问题： 1. 总线上的所有收发器都没有工作，因此出现了高阻态。这意味着总线上的终端电阻导致接收器输入之间的差分电压是0V。 2. RS-485总线出现短路，线路之间的电压也会出现0V。 3. 出现开路或没有连接电表时，差分电压也是0V，这是因为收发器本身在输入之间具有高阻，迫使出现0V。 上述三种情况下，差分电压均为0V，然而，RS-485规范定义0V是不确定电压。这意味着接收器输出可以是高电平，也可以是低电平，甚至在高电平和低电平之间振荡。Maxim的失效保护接收器规定接收器阈值在-50mV和-200mV之间，从而解决了这一问题。这要比RS-485规定的阈值严格一些，因此也符合该规范。利用这一优势将0V差分电压定义为已知状态，避免了上述三种情况带来的问题。这样，电表硬件工程师可以不必采用图1所示的两个偏置电阻。 摆率限制 由于大部分电表的数据速率在1kbps和19.2kbps之间，没有必要采用很快的边沿速率，因为这样只会带来不必要的辐射。通过控制RS-485收发器驱动电路的边沿速率，可以降低高频辐射。较低摆率还降低了不恰当的终端匹配和接头产生的误码(参见图2和图3)。

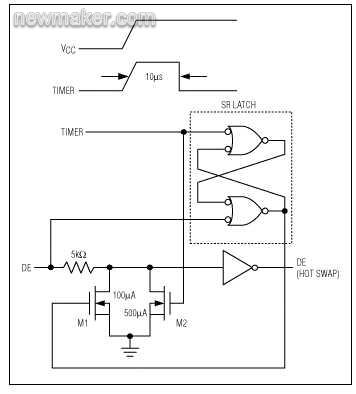

1. 收发器在已经工作的总线上首次上电。 2. 在已经工作的系统中带电插入收发器卡。 这两种情况下，驱动RS-485收发器的微控制器(μC)将重新复位。大量μC使其I/O口进入三态。一旦软件开始运行，微处理器引脚将最终配置为合适的状态。但在初始上电与引脚正确配置完成之间会出现问题，主要问题是，RS-485收发器的发送使能(DE)引脚将"看到"一个逻辑高电平。出现这一问题是由于噪声或漏电流将三态引脚上拉至高电平。Maxim的热插拔电路通过两个步骤解决这一问题。在第一个10μs期间，RS-485收发器上电，通过5kΩ电阻的600μA强下拉电流将DE引脚拉低，强下拉电流使DE引脚的所有电容放电。10μs后，采用100μA下拉电流保持逻辑低电平不受漏电流和噪声的影响。在外部电源将DE引脚拉高之前，100μA的下拉电流将一直保持有效。一旦引脚出现高电平，关闭100μA电流源，RS-485收发器正常工作(参见图4)。这一特性确保RS-485收发器的发送器为三态，避免总线竞争。

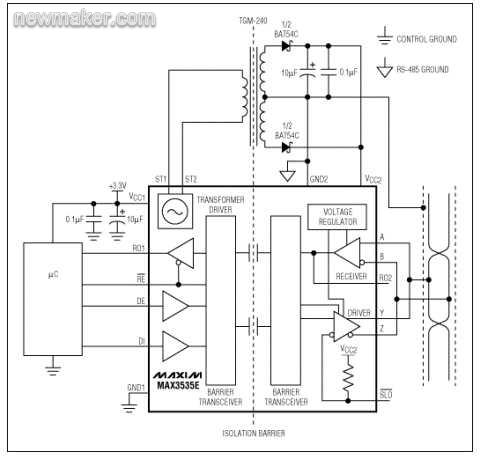

隔离 MAX3535是单片隔离型、3.3V或5V供电RS-485收发器。包括容性隔离，集成了RS-485收发器，内部H桥接驱动电路配合外部商用化变压器，在16引脚SO封装内实现了单片隔离的RS-485方案。由于不必在反激电源中采用额外绕组，也不必采用光耦合器，因此大大降低了设计难度。另外，由于MAX3535是自供电，当电表采用电池供电时，RS-485端口也能正常工作。MAX3535E还提供热插拔、失效保护、ESD保护以及摆率限制等功能(图5)。
|
