测漏机_标准孔板流量计安装方式与使用
时间:2015-01-23 09:29 点击:
1、安装方式 (1)测量液体 测量液体流量时工艺管道水平安装,差压变送器的位置处于节流装置下方时,取压口应在节流装置的水平中心轴线下偏45角引出,这可以消样除由流体传放出的
1、安装方式

(1)测量液体

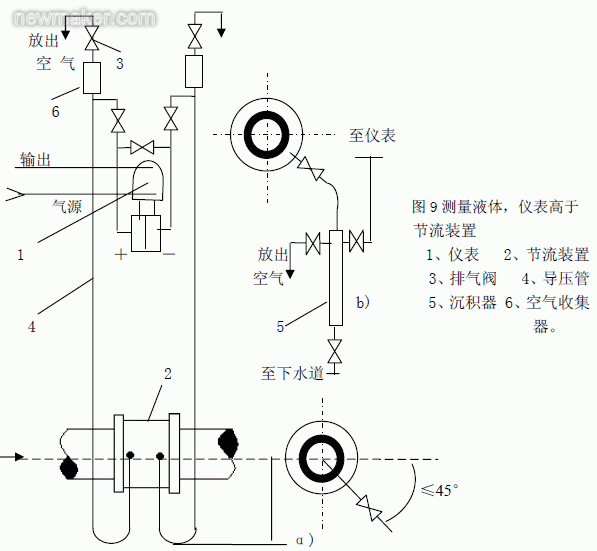

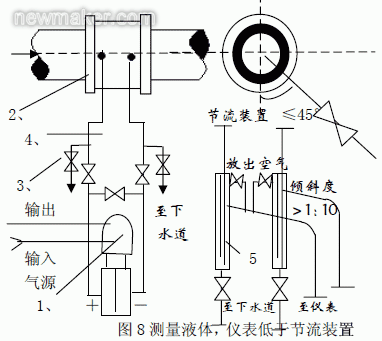

测量液体流量时工艺管道水平安装,差压变送器的位置处于节流装置下方时,取压口应在节流装置的水平中心轴线下偏45°角引出,这可以消样除由流体传放出的气体进入导压管和差压变送器(如图)。若差压变送器处于节流装置的上方时,除取压口下偏≤45°角然后向上引导压管外,应在导压管上的最高点装置集器或排气阀。(如图2)

newmaker.com
1、仪表 2、节流装置 3、冲洗阀 4、导压管 5、沉积器

专业研发、生产、销售:测漏机,检漏机,试漏机,测漏仪,塑料瓶装袋机,垫片冲裁入盖机,客服热线:13929416960.

newmaker.com

(2) 测量水蒸汽

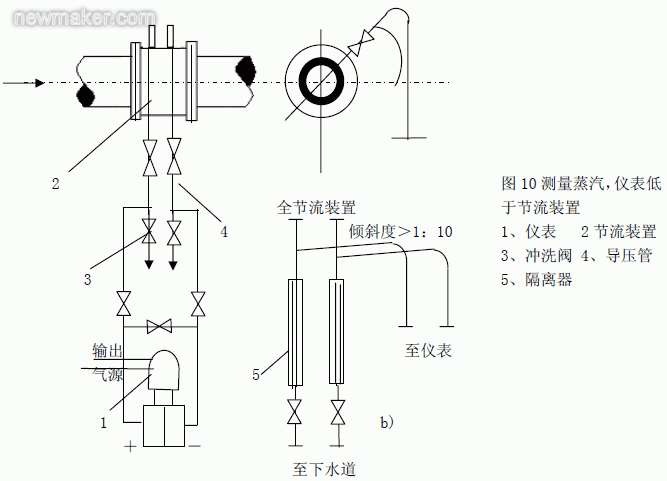

测量蒸汽流量时,安装方式一般为差压变送器低于、高于节流装置两种。(如图12)取压口位置应附合上述安装要求,并在导压管制高点处装上放气阀和气体收集器。

newmaker.com

(3) 测量气体

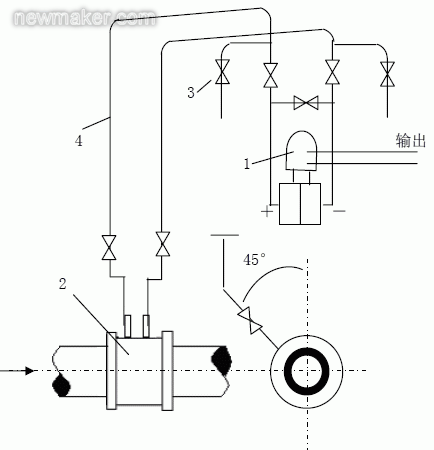

测量介质为清洁的气体流量时,安装方式一般为差压变送器高于、低于节流装置两种(如图11、12)取压口位置应符合上述安装要求,当差压变送器低于节流装置时,导压管必须向下弯至差压变送器,并在最低处装置放水阀和沉积器。

newmaker.com

(4) 测量腐蚀性液体和气体

测量腐蚀性的液体和气体流量时,取压口应附合上述安装要求,不论管道是水平安装或垂直安装,差压变送器高于或低于节流装置,均必须在差压变送器和节流装置之间的隔离器,并在隔离器至差压变送器的管路内填充隔离液,使被测流体不能与差压变送器接触,以免破坏差压变送器的正常工作性能。

2、使用

节流装置是利用流体流经节流件(标准孔板,标准喷咀)时,前后所产生的压差来计算流量的,流量与差压的平方根成正比。即:

专业研发、生产、销售:植草板,植草格,排水板,蓄排水板,卷材排水板,植草板厂家,客服热线:0755-23937035.



newmaker.com

Q 测—所测得的流量值
Q 测—刻度量值
ΔP1- 计算差压值
ΔP2—实际测量差压值

应用举例:

节流装置计算结果通知书内容:

1、被测介质:饱和蒸气
2、刻度流量:25T/H
3、计算差压:0-4000MMH2O
4、配用仪表型号:

(1)气动差压变送器QBC-550
测量范围:0-4000 MMH2O
(2)气动积算器QXS-100-10
(3)气动一笔记录仪QXJ-111

流量示值读数

设当差压为3000MH2O

newmaker.com

设当8 小时内积算器转过字数为6658
据已知条件(刻度流量25T/H,积处器R=1000)
得25 ㎏/每字
则8 小时产气总量为:25 ㎏/每字×6658=166450 ㎏=166.45 吨
平均每小时产气量20.80 吨/小时

标准节流装置从制造到安装都应该符合国家标准要求,其误差可按GB-2624-81 直接用计算方法确定,但在现场使用时,如在温度,压力变化较大的情况下,可按下列修正公式处理当流体的成份不变,工作压力和工作温度改变时;对于液体

newmaker.com

式中,qm2-流过节流装置的流体质量流量设计时采用的值
qm2-为温度,压力改变后的质量流量值
p1-流体密度设计时采用的值
p2-为温度,压力改变后的流体密度值

如温度,压力变化较大,引起流量系数α的改变,则用下式

newmaker.com

式中:α1—为设计时的流量系数。

α2—温度、压力改变后,引起的流量改变,所对应的实际流量系数对于气体;

newmaker.com

式中: ε1 —流体流过节流装置时设计时采用的膨胀系数
P1—压力值
T1—温度值
Z1—可压缩流体的压缩系数。
qm2、ε2、p2、T2、Z2—为温度、压力改变后的实际值。

对于蒸气,也只进午密度修正。

newmaker.com

(end)
